Chapa Expandida: Guia Técnico com Tabelas ABNT

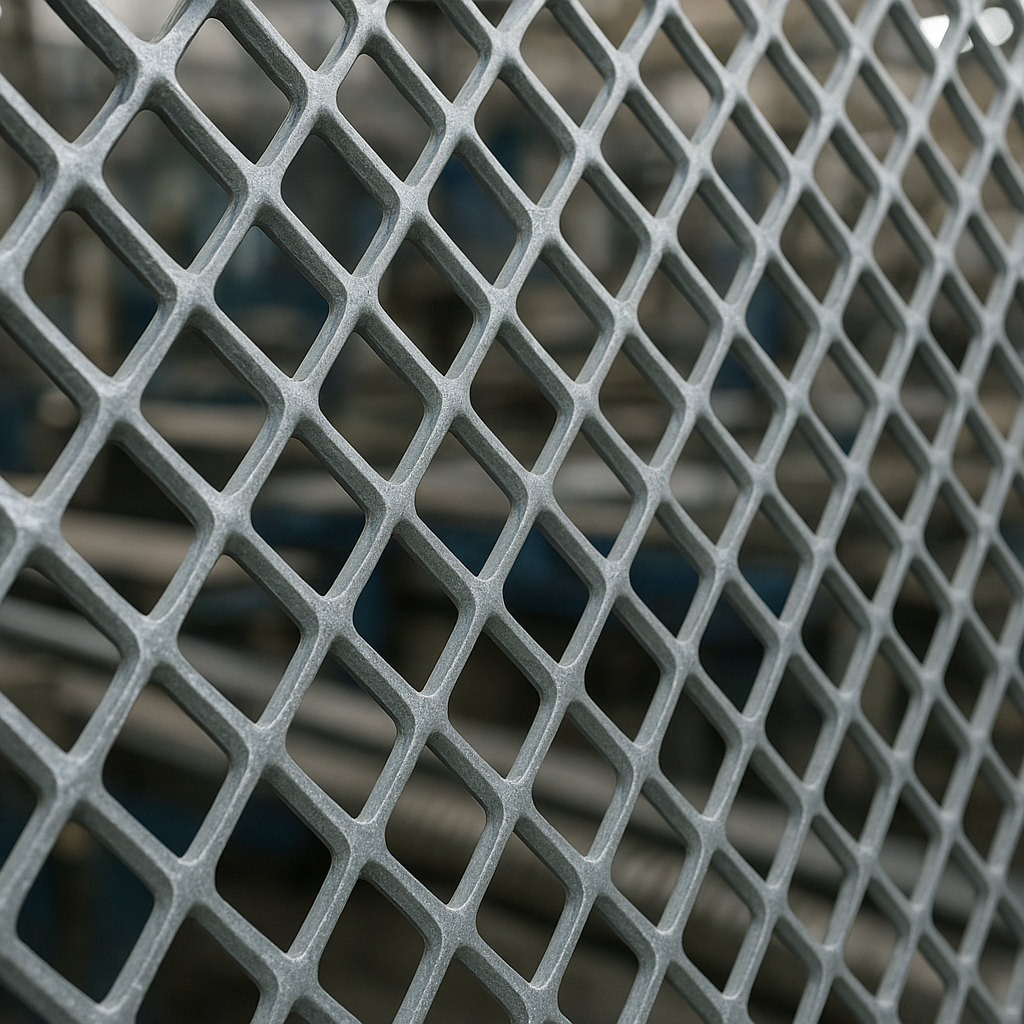

A chapa expandida é uma placa metálica com aberturas em formato losangular, fabricada a partir de uma única folha de aço ou alumínio submetida a corte e estiramento simultâneos. Diferente de uma tela soldada ou de uma chapa perfurada (onde há remoção de material), aqui não existe desperdício — o metal original é apenas redistribuído, criando uma estrutura leve, rígida e sem emendas.
Esse processo confere à peça uma combinação rara: alta resistência mecânica com redução significativa de peso por metro quadrado. Por isso, a chapa expandida é especificada em pisos suspensos de mezaninos, passarelas industriais, guarda-corpos, grades de proteção, filtros, brises e fachadas arquitetônicas.
O resultado é uma tela inteiriça — feita de uma só peça, sem soldas ou pontos de fragilidade — cuja geometria uniforme distribui cargas de maneira eficiente. Entender a nomenclatura técnica e os padrões normativos é o primeiro passo para especificar corretamente.
Anatomia da Chapa Expandida: Nomenclatura Técnica
Antes de consultar tabelas ou solicitar orçamentos, você precisa dominar a linguagem. A estrutura de uma chapa expandida é definida por sete parâmetros principais:
- A (Abertura da malha): Medida total do losango na diagonal menor, incluindo o cordão. É o comprimento da malha somado à abertura.
- A1 (Abertura interna): O vão livre interno do losango, descontando o cordão.
- B (Comprimento da malha): A diagonal maior do losango, de ponta a ponta.
- B1 (Comprimento interno): O vão livre na diagonal maior.
- C (Cordão): A largura da tira metálica que forma o losango. Quanto maior o cordão, mais resistente (e mais pesada) a chapa.
- D (Cruzeta): O ponto de encontro entre os cordões, onde ocorre a maior concentração de material.
- E (Espessura): A espessura original da chapa antes da expansão.
A relação entre esses parâmetros define a área aberta (AA%), que indica a porcentagem de vazios na malha. Uma chapa com 80% de área aberta permite excelente passagem de ar e luz, mas suporta menos carga que uma com 55% de área aberta e cordão mais robusto.
Padrões ABNT: Especificações EXP e GME
A ABNT normatizou dois padrões de chapas expandidas conforme a severidade da aplicação. Conhecer essas tabelas é obrigatório para quem especifica ou compra o material.
Padrão EXP — Aplicações Leves
Destinado a filtragem, divisórias, painéis decorativos e paredes do tipo drywall. São chapas com espessura de 0,6 mm a 4,7 mm e cordões mais finos, resultando em menor peso por metro quadrado.
| Código | A (mm) | B (mm) | Espessura (mm) | Cordão (mm) | AA% | Peso (kg/m²) |
|---|---|---|---|---|---|---|
| EXP-5 | 5,5 | 10 | 0,6 | 0,8 | 71,0% | 1,37 |
| EXP-5-A | 5,5 | 10 | 0,75 | 0,8 | 71,0% | 1,71 |
| EXP-5-B | 5,5 | 10 | 0,9 | 1 | 64,0% | 2,57 |
| EXP-9 | 9 | 20 | 0,9 | 1 | 78,0% | 1,57 |
| EXP-9-A | 9 | 20 | 1,25 | 1,5 | 66,5% | 3,27 |
| EXP-12 | 12 | 25 | 0,9 | 1 | 83,0% | 1,18 |
| EXP-12-A | 12 | 25 | 1,25 | 1,5 | 75,0% | 2,45 |
| EXP-12-B | 12 | 25 | 1,5 | 1,8 | 70,0% | 3,53 |
| EXP-12-C | 12 | 25 | 1,5 | 2,2 | 63,0% | 4,32 |
| EXP-12-D | 12 | 25 | 2 | 2,5 | 58,0% | 6,54 |
| EXP-20 | 20 | 50 | 1,5 | 2 | 80,0% | 2,36 |
| EXP-20-A | 20 | 50 | 2 | 2,5 | 75,0% | 3,93 |
| EXP-20-B | 20 | 50 | 3 | 3,5 | 65,0% | 8,24 |
| EXP-29 | 29 | 54 | 2 | 3 | 79,0% | 3,25 |
| EXP-38 | 38 | 75 | 1,5 | 2 | 89,0% | 1,24 |
| EXP-38-A | 38 | 75 | 1,9 | 2,5 | 86,5% | 1,96 |
| EXP-38-B | 38 | 75 | 3 | 3,8 | 80,0% | 4,71 |
| EXP-38-C | 38 | 75 | 4,7 | 5 | 73,5% | 9,71 |
Padrão GME — Aplicações Pesadas
Projetado para pisos suspensos, passarelas, forros industriais, rampas, escadas e grades em ambientes de construção civil e indústria. Espessuras de 4,75 mm a 9,5 mm garantem capacidade de carga para tráfego de pessoas e equipamentos.
| Código | A (mm) | B (mm) | Espessura (mm) | Cordão (mm) | AA% | Peso (kg/m²) |
|---|---|---|---|---|---|---|
| GME-1 | 36 | 100 | 6,35 | 7,5 | 59,0% | 20,77 |
| GME-1A | 40 | 100 | 6,35 | 6,5 | 59,0% | 16,2 |
| GME-1B | 45 | 100 | 6,35 | 6,5 | 58,0% | 14,4 |
| GME-1C | 50 | 100 | 6,35 | 6,5 | 52,6% | 12,96 |
| GME-2 | 51 | 150 | 6,35 | 7,8 | 56,7% | 15,25 |
| GME-3 | 34 | 133 | 4,75 | 4,7 | 69,4% | 10,31 |
| GME-3A | 40 | 100 | 4,75 | 4,8 | 59,0% | 8,95 |
| GME-3B | 45 | 100 | 4,75 | 4,8 | 58,4% | 7,95 |
| GME-3C | 41 | 133 | 4,75 | 4,8 | 66,0% | 8,73 |
| GME-3D | 50 | 100 | 4,75 | 4,8 | 53,0% | 7,16 |
| GME-4 | 34 | 133 | 4,75 | 6,8 | 69,4% | 14,92 |
| GME-4A | 40 | 100 | 4,75 | 6,5 | 59,0% | 12,12 |
| GME-4B | 45 | 100 | 4,75 | 6,5 | 58,4% | 10,77 |
| GME-4C | 41 | 133 | 4,75 | 6,5 | 66,0% | 11,82 |
| GME-4D | 50 | 100 | 4,7 | 6,5 | 53,0% | 9,69 |
| GME-5 | 34 | 133 | 6,35 | 7,6 | 69,8% | 22,28 |
| GME-5A | 34 | 133 | 6,35 | 6,5 | 69,8% | 19,06 |
| GME-5B | 41 | 133 | 6,35 | 6,5 | 67,0% | 15,81 |
| GME-6 | 34 | 133 | 6,35 | 9,5 | 69,8% | 27,86 |
| GME-6A | 41 | 133 | 6,35 | 9,5 | 67,0% | 23,1 |
| GME-7 | 34 | 133 | 8 | 8,9 | 70,0% | 32,88 |
| GME-7A | 41 | 133 | 8 | 8,9 | 67,0% | 27,26 |
| GME-8 | 34 | 133 | 8 | 10,3 | 70,0% | 38,05 |
| GME-8A | 34 | 133 | 8 | 8 | 70,0% | 29,55 |
| GME-8B | 41 | 133 | 8 | 10,3 | 67,0% | 31,55 |
| GME-9 | 34 | 133 | 9,5 | 9,5 | 71,0% | 41,67 |
| GME-9A | 41 | 133 | 9,5 | 9,5 | 67,5% | 34,56 |
O Processo de Fabricação: Extrusão Mecânica
O conceito de expansão metálica surgiu por volta de 1880, durante a segunda revolução industrial. Apesar das modernizações em maquinário, o princípio permanece o mesmo: uma chapa sólida é simultaneamente cortada e esticada por uma prensa dobradeira equipada com facas especiais.
Essas facas realizam cortes alternados e, ao mesmo tempo, repuxam o metal, criando as fendas losangulares. O material não é removido — apenas redistribuído. Por isso, uma chapa de aço pode ser expandida em até 10 vezes seu tamanho original sem perda de massa.
O resultado é uma malha uniforme, sem soldas ou emendas, cuja geometria confere resistência estrutural superior à de uma tela soldada de mesmo peso. Após a expansão, as chapas são cortadas em dimensões padronizadas ou enroladas em bobinas para facilitar transporte e armazenamento.
Quatro Funções Técnicas da Chapa Expandida
A versatilidade do material permite aplicações em setores completamente distintos. Cada função explora uma característica específica da geometria expandida.
Proteção e Isolamento
Guarda-corpos, grades de proteção para máquinas industriais, divisórias externas de quadras esportivas e áreas escolares. A malha inteiriça é muito mais difícil de cortar que uma cerca de arame convencional — um alicate comum não dá conta do serviço. Além disso, a área aberta reduzida (em malhas mais fechadas) oferece bloqueio visual, dificultando a invasão de privacidade.
Filtragem Industrial
Em indústrias químicas e ambientes com despejo constante de líquidos, a chapa expandida atua como filtro para retenção de sólidos. A malha aberta permite passagem de fluidos enquanto retém partículas maiores. É uma solução que economiza recursos artificiais e cria caminhos de escoamento para máquinas e pessoas.
Resistência Estrutural
Pisos de mezaninos, plataformas, rampas, escadas e passarelas se beneficiam da combinação entre leveza e capacidade de carga. Com tratamento de superfície adequado (galvanização, por exemplo), a chapa resiste a ambientes corrosivos e oferece superfície antiderrapante — essencial para segurança em áreas de tráfego intenso.
Design Arquitetônico
Fachadas residenciais e comerciais, brises coloridos, forros e painéis decorativos exploram a estética industrial da malha. A passagem controlada de luz, ar e som torna a chapa expandida uma escolha frequente em projetos que valorizam conforto térmico e acústico sem abrir mão da identidade visual.
Vantagens Técnicas Consolidadas
A chapa expandida acumula benefícios que justificam sua presença em projetos de alta exigência:
- Instalação simplificada: O volume expandido facilita o manuseio e o transporte. Em comparação com chapas de estrutura semelhante, a montagem é mais rápida.
- Resistência mecânica elevada: A geometria sem soldas distribui cargas uniformemente, permitindo uso em aplicações que exigem suporte estrutural.
- Leveza relativa: Comparada à chapa perfurada de mesma área aberta, a expandida pesa menos. Isso simplifica empilhamento e armazenagem.
- Vida útil estendida: Com tratamento adequado, resiste a umidade, calor e agentes corrosivos por décadas.
- Zero desperdício na fabricação: O processo de extrusão não remove material, e a chapa pode ser reciclada integralmente no futuro.
- Baixa demanda de manutenção: A geometria aberta evita acúmulo de resíduos, permitindo intervalos maiores entre limpezas.
- Superfície antiderrapante: Característica crítica para pisos, plataformas e passarelas onde a segurança de pedestres é prioridade.
- Resistência a vandalismo: Cortar uma chapa expandida exige ferramentas industriais — muito diferente de uma cerca de arame comum.
- Controle de privacidade: Malhas mais fechadas reduzem a visibilidade de fora para dentro (e vice-versa), algo que cercas convencionais não oferecem.
- Aplicabilidade múltipla: Da construção civil à indústria química, da arquitetura ao design de interiores, o mesmo material atende demandas completamente diferentes.
Critérios de Especificação e Onde Encontrar
Antes de comprar, defina a prioridade do seu projeto. Se a aplicação exige alta área aberta para ventilação, um padrão EXP com 80% ou mais de AA% resolve. Se a demanda é suporte de carga em piso industrial, um GME com cordão robusto e espessura acima de 6 mm é o caminho.
Escolher a malha errada não é só desperdício de orçamento — é risco estrutural. Uma chapa subdimensionada pode ceder sob carga; uma superdimensionada adiciona peso desnecessário à estrutura de suporte. Avalie também o ambiente: locais com presença de agentes corrosivos exigem galvanização ou tratamento de superfície específico para evitar ferrugem.
