Medidas da Chapa Expandida: Guia Técnico Completo
A chapa expandida é fabricada por um processo de corte e estiramento simultâneo que não gera desperdício de material. Diferente de outros produtos metálicos, ela não possui fios entrelaçados, emendas ou soldas — o formato final é obtido inteiramente pela expansão controlada da chapa original.
Conhecer as medidas da chapa expandida é o primeiro passo para especificar corretamente o material em qualquer projeto. Este guia reúne todas as dimensões, padrões e critérios técnicos que você precisa dominar antes de fazer seu pedido.
Dimensões Básicas: Largura, Altura e Espessura
As três dimensões fundamentais de qualquer chapa expandida são expressas em milímetros para facilitar o cálculo preciso durante a especificação do projeto.
Largura e Altura
A largura mínima padrão no mercado industrial brasileiro é de 1000 milímetros (1 metro). A partir dessa base, os fabricantes disponibilizam chapas em dimensões padronizadas que atendem diferentes demandas construtivas:
- 1000 × 1000 mm (formato quadrado)
- 1000 × 1200 mm
- 2000 × 1200 mm
- 2000 × 12000 mm (chapas de grande comprimento)
Tanto largura quanto altura podem variar conforme o material utilizado na fabricação. Formatos retangulares ou quadrados são definidos pela combinação dessas duas medidas.
Espessura
A espessura da chapa expandida começa em 0,5 mm e pode ultrapassar 2 mm, dependendo da aplicação. Um detalhe técnico importante: processos de acabamento como a galvanização alteram a espessura final do produto. Portanto, ao especificar, considere se a chapa receberá tratamento posterior.
Geometria da Malha: Comprimento, Abertura e Expansão

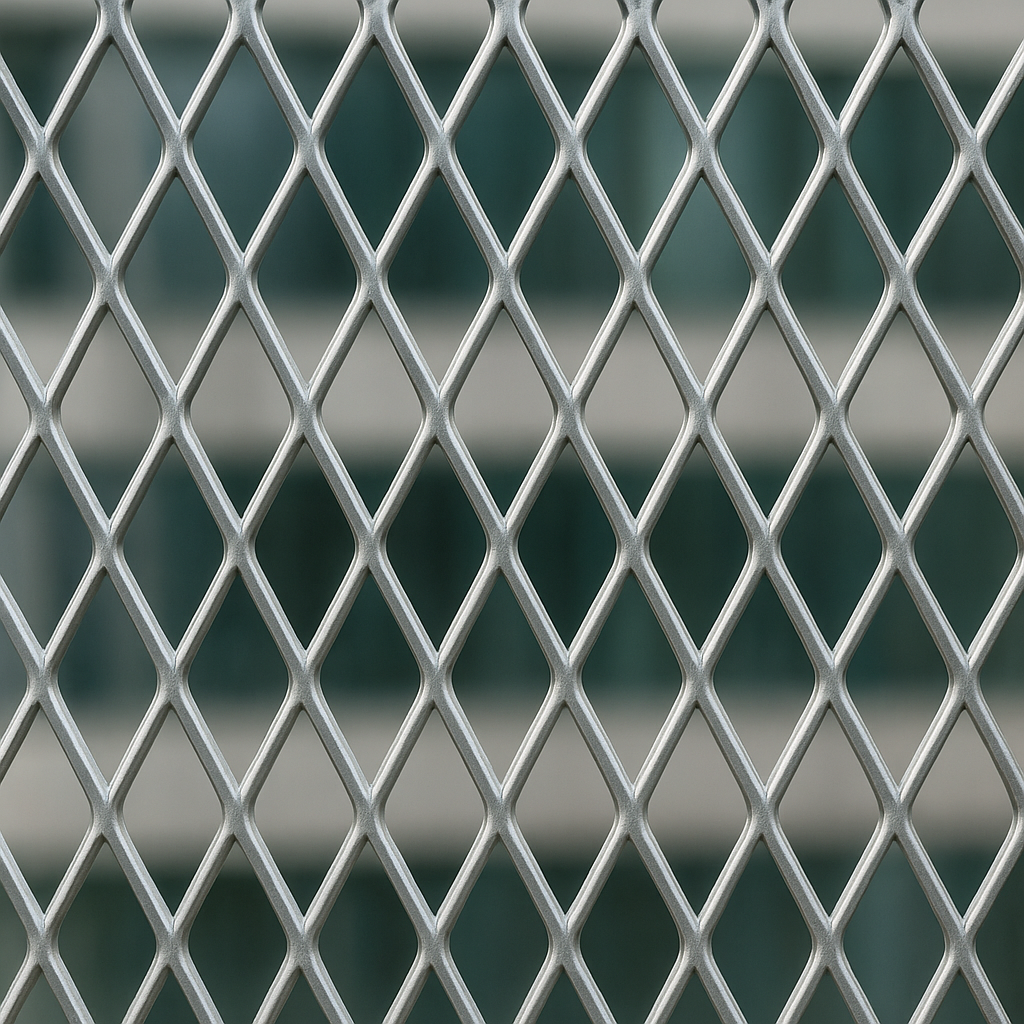

A malha losangular é a característica visual mais marcante da chapa expandida. Suas dimensões determinam tanto a estética quanto a funcionalidade do material.
Comprimento da Malha
Durante a fabricação, cortes longitudinais de diferentes medidas criam o padrão característico. O comprimento da malha é medido do centro de uma abertura até o centro da abertura adjacente, sempre no sentido da diagonal menor do losango.
Abertura da Malha
A abertura interna — o “furo” do losango — define aplicações específicas. Em sistemas de filtragem de sólidos, por exemplo, essa medida determina o tamanho das partículas que serão retidas ou passarão através da chapa.
Coeficiente de Expansão (AA%)
O percentual de expansão indica quanto a chapa original foi estirada. Os produtos disponíveis no mercado apresentam expansão entre 50% e 80%. Quanto maior o coeficiente, maior a área aberta da malha e menor o peso por metro quadrado.
Peso por Metro Quadrado e Classificação de Padrões
O peso da chapa expandida varia conforme material, dimensões e coeficiente de expansão. O valor inicial é de aproximadamente 1,37 kg/m², tornando-a significativamente mais leve que produtos equivalentes como a chapa perfurada — uma vantagem direta em projetos onde o peso estrutural é crítico.
Padrões Normatizados
Os fabricantes seguem as normas da ABNT para classificação das chapas expandidas em três padrões principais:
- Padrão EXP: linha leve, indicada para aplicações que não exigem alta resistência mecânica
- Padrão ABNT: também considerado leve, com especificações técnicas padronizadas
- Padrão GME: linha pesada, destinada a aplicações que demandam maior capacidade de carga
A escolha entre padrões leves (EXP e ABNT) ou pesado (GME) depende diretamente das solicitações mecânicas do projeto.
Materiais Disponíveis e Suas Especificações
A chapa expandida pode ser fabricada em diferentes ligas metálicas, cada uma com características específicas de resistência à corrosão, peso e custo:
- Aço Carbono: opção econômica para ambientes internos ou com tratamento anticorrosivo
- Aço Carbono Galvanizado: proteção adicional contra oxidação pelo revestimento de zinco
- Alumínio: leveza superior e resistência natural à corrosão atmosférica
- Aço Inox 430: liga ferrítica com boa resistência em ambientes moderados
- Aço Inox 304: liga austenítica para ambientes agressivos e indústria alimentícia
- Aço Inox 316: máxima resistência à corrosão, incluindo ambientes marinhos e químicos
O material influencia diretamente o peso final, as medidas disponíveis e o comportamento da chapa em diferentes condições de uso.
Critérios Técnicos para Especificação Correta
Selecionar a chapa expandida adequada exige análise de cinco fatores interdependentes:
Aplicação Final
Proteção mecânica? Filtragem industrial? Fachada arquitetônica? Brise solar? A finalidade determina todas as outras escolhas. Cada aplicação demanda características específicas de abertura, resistência e acabamento.
Resistência Mecânica
A combinação de material e espessura define a capacidade de carga. Um critério técnico importante: em determinadas aplicações, a área da malha deve ser sempre superior à espessura da chapa para garantir o desempenho esperado.
Logística: Transporte e Armazenamento
Chapas de grandes dimensões exigem planejamento de transporte e local adequado para armazenamento. Defina antecipadamente se há espaço para receber e acomodar o material, evitando atrasos e custos extras na obra.
Instalação e Dimensões Personalizadas
Fornecedores podem produzir dimensões sob medida. Ao especificar chapas compatíveis com a estrutura existente, você agiliza a instalação, reduz desperdícios e otimiza o aproveitamento do material no projeto.
Relação Custo-Benefício
O preço deve ser o último critério, nunca o primeiro. Um material mais barato que não atende às exigências técnicas resultará em substituição precoce. Avalie sempre o custo total de propriedade, considerando durabilidade e manutenção ao longo dos anos.
Como Solicitar a Chapa Expandida Ideal
Dominar as medidas da chapa expandida permite especificar com precisão e evitar erros de compra. Com as dimensões certas, o padrão adequado e o material correto para seu ambiente, o projeto ganha em eficiência e durabilidade.
A LOSAND disponibiliza chapas expandidas em todas as especificações apresentadas neste guia — desde os padrões leves EXP e ABNT até a linha pesada GME, em aço carbono, galvanizado, alumínio ou inox. Consulte nosso catálogo técnico para verificar disponibilidade e solicitar orçamento personalizado.
